煙囪裂縫加固：某供熱鍋爐房50m高磚煙囪由于舊磚煙筒剛度很大,外表面經處理后與混凝土筒粘結成為整體,舊磚筒對混凝土筒有較強的側向約束作用,實際附加彎矩值小于計算值。同時混凝土筒對舊磚筒也有環箍作用,使舊磚筒處于有利受力狀態。本磚煙囪經采用上述方法于2009年初加固后,使用至今已近3年,表面再沒有出現裂縫,證明加固效果良好。舊磚煙囪被混凝土包裹后,可以避免風雨日照等侵蝕,相應延長使用壽命。此加固方法可以廣泛應用于加固50年代末至70年代初(唐山地震以前)修建的磚煙囪,這些磚煙囪設計時,均未考慮抗震措施,而且相當一部分至今仍在繼續使用,采用本文的方法進行加固,即可以消除安全隱患,又可以適當?shù)匮娱L其使用壽命。

一、磚煙囪概況

某供熱鍋爐房33m高磚煙囪,建于1957年,筒壁采用100#(MU10)紅磚,50#(M5)

混合砂漿砌筑。磚煙囪設計時未考慮抗震措施,磚煙囪筒壁和內襯分別為4節和2節,每節度

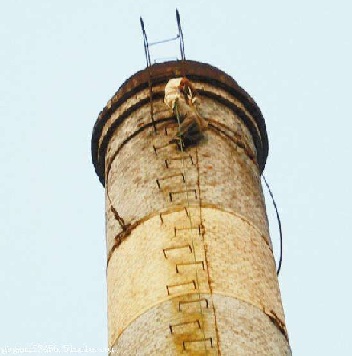

為8m(內襯總高13m),內襯為耐火磚加耐火泥砌筑,在頂部沒有內襯之處抹礬土水泥砂漿,筒身未配縱向鋼筋,環向配筋為Φ6@300。1998年底發現煙囪上部出現一條長約5m的豎向裂縫(略傾斜),頂端1?5m左右裂縫較為嚴重,縫寬最大值約3cm,如圖1所示。

二、煙囪裂縫原因分析

經現場檢測,發現斜裂縫基本上是沿著灰縫出現。根據調查,沈陽地區在20世紀未發生過地

震,即使1975年海城大地震,也未發現該磚煙囪出現裂縫,故首先排除了地震作用的可能性?，F(xiàn)場以經緯儀測量,測得煙囪基本上沒有傾斜,而且也不符合由于地基傾斜出現裂縫的特征,因此也排除了基礎傾斜的因素。在拆除頂部筒身時發現,內壁礬土水泥砂漿部分脫落,露出紅磚。根據初步分析,認為是由于內筒壁礬土水泥砂漿脫落,在煙氣溫度作用下引起的裂縫。

三、處理措施

由于該磚煙囪已使用42年,設計時又未考慮抗震措施,而且甲方又要求加固處理后,磚煙囪可

以繼續使用15年左右。經專家現場評估,該磚煙囪可靠性綜合評級[1]為3下級,建議在對縫進行加固處理的同時,也對其進行整體抗震加固,消除安全隱患并相應延長使用壽命。采取的具體措施如下:

1該磚煙囪基礎的持力層為粘土夾礫砂層,又經過多年沉降固結,地基承載力顯著提高,因此

2將頂部1?5m區段裂縫較寬的筒壁予以拆除重新砌筑。

3對頂部1?5m以下區段裂縫部位采用在裂縫處噴射M10水泥砂漿,裂縫區段筒壁用60×8

鋼板間距1000mm箍緊。

4對磚煙囪采用整體配筋噴射混凝土進行抗震加固。

5對煙囪加固頂部6m區段磚筒內壁重新抹2cm厚耐熱水泥砂漿。

四、加固施工步驟與構造措施

1將煙囪頂部1?5m區段裂縫較寬的舊磚煙囪筒壁予以拆除。

2將煙囪頂部1?5m以下區段裂縫噴注M10水泥砂漿,使裂縫閉合。

3用60×8鋼板,間距1000mm箍緊裂縫區段,并超出裂縫區段1000mm,以防止裂縫繼續擴展。

4將頂部1?5m區段重新用MU10磚,M5混

合砂漿砌筑至頂圈梁下,砌筑時配置環向鋼筋Φ8@250,縱向鋼筋Φ12@300,并錨入頂圈梁250mm。

5將舊磚煙囪表面鑿毛,消除酥碎部分及污物,用清水沖洗,并刷素水泥漿一道,以使新加混

凝土筒與舊磚煙囪牢固粘結。

6?在舊磚煙囪基礎頂面加設基礎圈梁240×300,配筋6Φ12/8Φ@200。

7綁扎縱向鋼筋和環向鋼筋,縱向鋼筋應錨入新加基礎圈梁和重新砌筑的頂圈梁內,使新加混凝土筒與舊磚煙囪從基礎到頂端均連成整體。

8沿煙囪加固周身噴射C20細石混凝土80mm厚,澆筑頂圈梁360×240,配筋6Φ12/Φ8@200。

9將頂部6m區段的磚筒內壁松動的礬土水泥沙漿清除,重新抹2cm厚耐熱水泥砂漿。
